Gasket Wire Mesh Rajutan





Kami menawarkan Knitted Wire Mesh Gasket yang merupakan sejenis gasket EMC yang digunakan untuk pelindung EMI dan RFI. Diproduksi dengan menggunakan bahan baku kualitas terbaik dan teknologi canggih. Wire Mesh Gasket hadir dalam berbagai bentuk untuk disesuaikan dengan aplikasi yang berbeda. Bentuknya bisa bulat, persegi panjang, bulat ganda, bulat dengan ekor, dll.





Nomor Bagian	Diameter	Nomor Bagian	Diameter
S-C-2424-B-0	φ2,4 mm+0,5/-0.0mm	S-C-7979-B-0	φ7,9 mm+0,8/-0.0mm
S-C-3232-B-0	φ 3,2 mm+0,5/-0.0mm	S-C-9595-B-0	φ9,5 mm+0,8/-0.0mm
S-C-4040-B-0	φ4.0mm+0.5/-0.0mm	S-C-1313-B-0	φ12,7 mm+0,8/-0.0mm
S-C-4848-B-0	φ4,8 mm+0,8/-0.0mm	S-C-1515-B-0	φ15,9 mm+1.0/-0.0mm
S-C-6464-B-0	φ6,4 mm+0,8/-0.0mm	S-C-2525-B-0	φ25,4 mm+1.0/-0.0mm

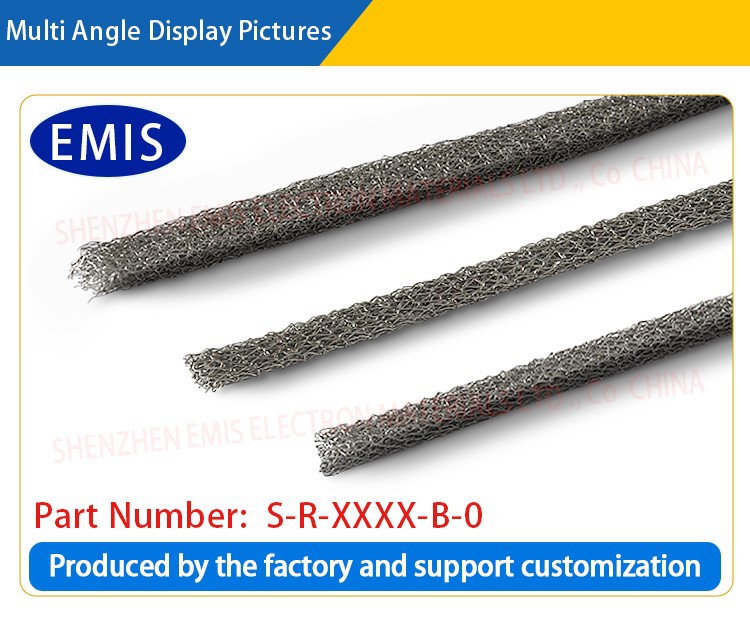

Nomor Bagian	Lebar	tinggi	Nomor Bagian	Lebar	tinggi
S-R-1616-B-0	1.6+0.3/-0mm	1.6+0.3/-0mm	S-R-7932-B-0	7.{1}.8/{3}.{4}mm	3.{1}.5/{3}mm
S-R-3216-B-0	3.{1}.3/{3}mm	1.6+0.3/-0mm	S-R-9532-B-0	9.{1}.8/{3}.{4}mm	3.{1}.5/{3}mm
S-R-4816-B-0	4.{1}.4/{3}mm	1.6+0.3/-0mm	S-R-1332-B-0	12.{1}.8/{3}.{4}mm	3.{1}.5/{3}mm
S-R-7916-B-0	7.{1}.8/{3}.{4}mm	1.6+0.3/-0mm	S-R-1932-B-0	19.{1}.{2}/{3}.{4}mm	3.{1}.5/{3}mm
S-R-9516-B-0	9.{1}.8/{3}.{4}mm	1.6+0.3/-0mm	S-R-2532-B-0	25.4+1.0/-0.0mm	3.{1}.5/{3}mm
S-R-1316-B-0	12.{1}.8/{3}.{4}mm	1.6+0.3/-0mm	S-R-4848-B-0	4.{1}.8/{3}.{4}mm	4.{1}.8/{3}.{4}mm
S-R-2424-B-0	2.{1}.5/{3}.{4}mm	2.4+0.5/-0.0mm	S-R-6448-B-0	6.{1}.8/{3}.{4}mm	4.{1}.8/{3}.{4}mm
S-R-3224-B-0	3.{1}.5/{3}.{4}mm	2.{1}.5/{3}.{4}mm	S-R-2532-B-0	7.9+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-4824-B-0	4.{1}.8/{3}.{4}mm	2.{1}.5/{3}.{4}mm	S-R-6464-B-0	6.{1}.8/{3}.{4}mm	6.{1}.8/{3}.{4}mm
S-R-6424-B-0	4.{1}.8/{3}.{4}mm	2.{1}.5/{3}.{4}mm	S-R-7964-B-0	7.{1}.8/{3}.{4}mm	6.{1}.8/{3}.{4}mm
S-R-9524-B-0	9.{1}.8/{3}.{4}mm	2.4+0.5/-0.0mm	S-R-9564-B-0	9.{1}.8/{3}.{4}mm	6.{1}.8/{3}.{4}mm
S-R-9516-B-0	9.{1}.8/{3}.{4}mm	1.6+0.3/-0mm	S-R-1364-B-0	12.{1}.8/{3}.{4}mm	6.{1}.8/{3}.{4}mm
S-R-9516-B-0	9.{1}.8/{3}.{4}mm	1.6+0.3/-0mm	S-R-9595-B-0	9.{1}.8/{3}.{4}mm	9.{1}.8/{3}.{4}mm



Nomor Bagian	Lebar	tinggi	Nomor Bagian	W	H
SB-4113-MD-0	12.{1}.6/{3}.{4}mm	4.{1}.5/{3}.{4}mm	SB-1988-MD-0	19.{1}.6/{3}.{4}mm	8.{1}.8/{3}.{4}mm
SB-1941-MD-0	19.{1}.6/{3}.{4}mm	4.{1}.5/{3}.{4}mm	SB-2588-MD-0	25.4+1.6/-0.0mm	8.{1}8/{3}.{4}mm
SB-1657-MD-0	3.6/2.0mm	5.{1}.8/{3}.{4}mm	SB-1910-MD-0	19.{1}.6/{3}.{4}mm	10.4+1.2/-0.0mm
SB-1957-MD-0	{{0}}.6/-0.0mm	5.{1}.8/{3}.{4}mm	SB-2810-MD-0	28.{1}.{2}/{3}.{4}mm	10.4+1.2/-0.0mm
SB-1972-MD-0	19.{1}.6/{3}.{4}mm	7.{1}.8/{3}.{4}mm	SB-2513-MD-0	25.4+1.6/-0.0mm	13.{1}.6/{3}.{4}mm
SB-2572-MD-0	{{0}}.6/-0.0mm	7.{1}.8/{3}.{4}mm	SB-3113-MD-0	31.{1}.{2}/{3}.{4}mm	13.{1}.6/{3}.{4}mm



Catatan:

1. Bahan kawat dikepang: tembaga berilium, kawat monel, kawat tembaga kaleng, kawat baja berlapis tembaga kaleng, kawat besi berlapis tembaga kaleng, kawat baja tahan karat, dll.;

2. Permukaan kawat yang dikepang bisa berwarna alami; yg dikalengi; berlapis nikel; berlapis perak; berlapis emas, dll.;

3. Untuk bahan khusus dan bentuk struktur non-standar, kustomisasi didukung. Silakan hubungi manajer penjualan kami.

Nomor singkat produk kawat jalinan: TS-AABB-MD-P

Perkataan:

T mewakili tipe:

T adalah B: kawat jalinan logam tembaga berilium; T adalah S: wire mesh logam padat; T adalah C: wire mesh logam berinti; T adalah S: wire mesh logam tertutup;

T adalah W: sabuk kawat logam;

S mewakili bentuk:

S adalah C: bulat; S adalah R:persegi;S adalah bentuk D:D; S adalah bentuk P:P; S adalah bentuk B:B;

AABB: ukuran struktur produk.

M mewakili material: M adalah B: tembaga berilium; M adalah S: kawat baja tahan karat; M adalah M: kawat monel; M adalah D: kawat tembaga fosfor kaleng; M adalah F: kawat baja berlapis tembaga kaleng;

D melambangkan bahan inti bagian dalam: D adalah 0:tidak ada;D adalah N:karet kloroprena; D adalah S: karet silikon; D adalah P:spons poliuretan;

P mewakili penampilan:0:warna alami; P adalah S: tembaga berilium kaleng; P adalah N: tembaga berilium berlapis nikel; P adalah Z: tembaga berilium yang dilapisi seng.





Memperkenalkan

Gasket wire mesh rajutan adalah gasket komposit yang terbuat dari wire mesh rajutan dan bahan elastis. Dibandingkan dengan paking wire mesh anyaman, kawat logam dari paking wire mesh rajutan ditenun dengan teknologi rajutan khusus, yang memiliki karakteristik struktural dan keunggulan kinerja yang berbeda. Ini banyak digunakan dalam industri yang memerlukan penyegelan tinggi, efek pelindung elektromagnetik yang kuat atau fungsi konduktif, memberikan penyegelan yang sangat baik, penyerapan guncangan dan kinerja anti-interferensi.

Fitur:

Pelindung elektromagnetik: efektif menahan interferensi elektromagnetik eksternal (EMI) dan interferensi frekuensi radio (RFI), melindungi pengoperasian normal peralatan sensitif.

Kinerja penyegelan: bahan elastomer memberikan efek penyegelan yang andal untuk mencegah kebocoran cairan, gas, atau partikel.

Konduktivitas: wire mesh logam memastikan konduktivitas yang baik dan melindungi peralatan elektronik dari kerusakan statis.

Anti-getaran dan penyerapan guncangan: secara efektif mengurangi kerusakan akibat getaran pada peralatan dan memperpanjang masa pakai peralatan.

Suhu tinggi dan ketahanan korosi: menggunakan baja tahan karat tahan suhu tinggi dan bahan lainnya, dapat bekerja secara stabil dan jangka panjang dalam kondisi ekstrim.

Proses manufaktur

1. Pemilihan dan perawatan kawat logam

Pertama, pilih bahan kawat logam yang sesuai. Bahan umum termasuk baja tahan karat, tembaga, tembaga berilium, nikel, dan logam lainnya, yang memiliki konduktivitas yang sangat baik, tahan suhu tinggi, dan tahan korosi. Diameter, kekuatan, konduktivitas, dan sifat lain dari kawat logam perlu ditentukan sesuai dengan persyaratan fungsional paking akhir.

Perawatan permukaan: Untuk meningkatkan ketahanan terhadap korosi dan daya tahan kawat logam, kawat logam biasanya diberi perlakuan permukaan (seperti pelapisan nikel, pelapisan krom, pasivasi, dll.) untuk memastikan stabilitasnya dalam penggunaan jangka panjang.

2. Merajut dan menenun kawat logam

Kawat logam dijalin menjadi jaring melalui proses rajutan. Merajut lebih rapat dan strukturnya lebih stabil dibandingkan proses menenun tradisional, sehingga dapat meningkatkan kekuatan dan daya tahan wire mesh logam secara keseluruhan. Metode penenunan wire mesh logam rajutan biasanya mencakup tenunan polos dan tenunan kepar, dll., dan metode penenunan yang sesuai dipilih sesuai dengan persyaratan aplikasi spesifik produk.

Proses menenun: Pada mesin rajut, kawat logam dijalin menjadi jaring melalui jarum dan rangka benang mesin rajut untuk membentuk struktur jaring dengan spesifikasi berbeda. Wire mesh logam rajutan biasanya memiliki kekuatan tarik dan ketahanan sobek yang baik, dan cocok untuk lingkungan dengan tekanan tinggi atau suhu tinggi.

Penekanan suhu tinggi: Jaring kawat dikombinasikan dengan bahan elastomer melalui pemanasan dan tekanan suhu tinggi untuk memastikan keduanya terikat kuat untuk membentuk struktur komposit.

Proses pengikatan: Anda juga dapat menggunakan lem kuat atau perekat khusus untuk menyambungkan wire mesh dengan bahan elastomer untuk memastikan stabilitas jangka panjang dan efek penyegelannya.

3. Perawatan vulkanisasi atau pengawetan

Untuk bahan karet elastomer biasanya diperlukan perawatan vulkanisasi. Proses vulkanisasi menghubungkan rantai molekul karet melalui pemanasan dan reaksi kimia, meningkatkan elastisitas dan suhu tinggi serta ketahanan aus.

Pengawetan: Perawatan vulkanisasi atau proses pengawetan lainnya membuat elastomer memiliki penyegelan yang baik, tahan tekanan dan tahan panas, serta meningkatkan kinerja komprehensif paking.

4. Memotong dan membentuk

Potong paking wire mesh rajutan yang telah digabungkan menjadi ukuran dan bentuk yang diinginkan. Langkah ini biasanya memerlukan penggunaan alat pemotong presisi untuk memastikan ukuran produk akurat, tepinya halus, dan dapat memenuhi persyaratan pemasangan peralatan yang berbeda.

Pemotongan presisi: Gunakan pemotongan laser atau pemotongan cetakan untuk memastikan kualitas pemotongan setiap paking dan menghindari kerusakan pada wire mesh atau elastomer selama proses pemotongan.



Area Aplikasi

Peralatan elektronik: digunakan untuk pelindung elektromagnetik dan perlindungan pelepasan muatan listrik statis untuk memastikan bahwa peralatan terlindungi dari gangguan eksternal.

Industri otomotif: digunakan pada peralatan elektronik terpasang untuk mencegah interferensi elektromagnetik dan memberikan perlindungan penyegelan.

Dirgantara: Memberikan pelindung elektromagnetik dan perlindungan penyegelan untuk peralatan dirgantara presisi tinggi untuk memastikan keandalannya di lingkungan yang keras.

Peralatan industri: digunakan untuk menyegel dan melindungi berbagai mesin dan peralatan untuk mencegah kebocoran cairan dan meningkatkan kinerja anti-getaran.

Industri energi: Memberikan pelindung elektromagnetik dan perlindungan grounding yang efektif untuk peralatan listrik untuk memastikan pengoperasian peralatan yang stabil.

Keunggulan kami:

Kami adalah perusahaan inovatif yang mengkhususkan diri dalam penelitian dan pengembangan, produksi dan penjualan gasket wire mesh rajutan, berkomitmen untuk menyediakan solusi penyegelan, pelindung, konduktif, dan tahan guncangan berkualitas tinggi kepada pelanggan di seluruh dunia. Perusahaan ini memiliki proses produksi dan akumulasi teknis yang maju, dan mampu menyediakan produk dan layanan yang disesuaikan untuk pelanggan di berbagai bidang.

Di pabrik kami, kami memahami bahwa aplikasi yang berbeda mungkin memiliki persyaratan yang unik. Itu sebabnya gasket wire mesh rajutan kami sepenuhnya dapat disesuaikan dan dimodifikasi. Kami menawarkan berbagai pilihan, termasuk berbagai ukuran, bentuk, ketebalan dan metode pemasangan, memungkinkan pelanggan kami menemukan solusi sempurna untuk memenuhi kebutuhan pelindung EMI spesifik mereka. Tim ahli kami bekerja sama dengan pelanggan untuk memahami kebutuhan mereka dan menyediakan gasket khusus yang sangat sesuai dengan aplikasi mereka.

Hubungi kami:

Apakah Anda memerlukan gasket wire mesh rajutan khusus atau memiliki pertanyaan selama proses pemilihan produk, kami dengan sepenuh hati akan memberi Anda dukungan teknis profesional dan layanan purna jual. Jangan ragu untuk menghubungi kami untuk informasi lebih detail mengenai produk dan layanan kami.



Kualifikasi produk



Proses Pembuatan Gasket Jaring Logam Rajutan

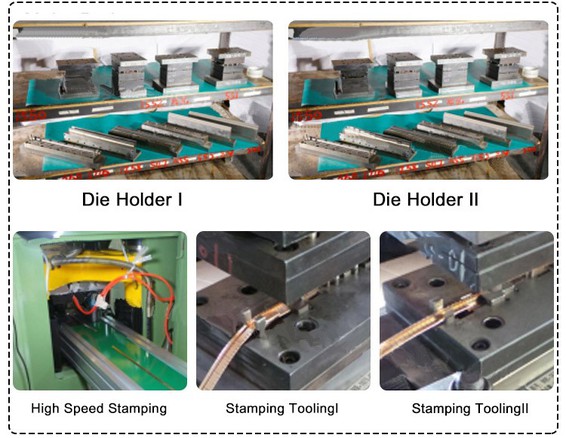

Kemampuan Desain Dan Manufaktur Perkakas

Peralatan Utama:

Penggiling presisi: 4 set;

Mesin penggilingan :3 set;

Mesin bor: 3 set;

Pemotongan kawat-elektroda: 2 set;

Pembuat gilingan: 1 set;

Lainnya: 5 set



Parameter Karakteristik Bahan Baku BeCu

Komponen Kimia

Menjadi-----------1.8%-2.%(seri berilium tinggi)

Kobalt + Nikel--------- 0.20% (setidaknya)

Kobalt +Nikel + Besi------ 0,60% (paling banyak)

Tembaga-------sisanya



Properti Fisik

Konduktivitas listrik (IACS)---22-25%

Modulus elastisitas (psi) --- 18.5*10⁶



Elektroplating pada permukaan produksi Tembaga Berilium

Gambar tampilan umum produk pelapisan listrik



Pengiriman, pengiriman, dan penyajian

Kapasitas Pengiriman Cepat

1. Waktu tunggu massal normal: kurang dari 3 hari;

2.Waktu maksimum untuk produk khusus: kurang dari 7 hari.

3. Waktu tunggu normal sampel gratis: kurang dari 2 hari.

4. Waktu pengiriman untuk produk khusus: kurang dari 7 hari.

5. Waktu penyelesaian produksi sampel manual: kurang dari 7 hari





Pertanyaan Umum

Q1: Apa itu paking wire mesh rajutan?

A1: Gasket wire mesh rajutan adalah gasket yang terbuat dari jaring logam dan bahan elastomer. Ini menggabungkan kekuatan tinggi dari jaring logam dan penyegelan bahan elastomer, dan memiliki banyak fungsi seperti pelindung elektromagnetik, penyegelan, konduktivitas, dan tahan guncangan. Ini banyak digunakan dalam elektronik, mobil, dirgantara dan bidang lainnya.



Q2: Apakah proses produksi paking wire mesh rumit?

A2 Proses produksi gasket wire mesh rajutan relatif rumit, dan harus melalui tahapan sebagai berikut: pemilihan dan pengolahan kawat logam, rajutan dan penenunan, pencetakan bahan elastomer, kombinasi wire mesh dan elastomer, vulkanisasi atau pengawetan, pemotongan presisi, pemeriksaan dan pengujian kualitas, dll. Setiap tautan memerlukan kontrol yang baik untuk memastikan keunggulan kinerja produk.



Q3: Apa perbedaan antara gasket wire mesh rajutan dan jenis gasket lainnya?

A3 Dibandingkan dengan gasket karet tradisional dan gasket logam, gasket wire mesh rajutan memiliki karakteristik penting sebagai berikut:

Fungsi pelindung elektromagnetik yang lebih kuat: Secara efektif dapat mencegah interferensi elektromagnetik dan cocok untuk acara yang memerlukan kompatibilitas elektromagnetik tinggi.

Kinerja penyegelan yang lebih baik: Melalui senyawa elastomer dan wire mesh, memberikan efek penyegelan yang lebih kuat.

Ketahanan lingkungan yang ekstrim: Beradaptasi dengan lingkungan kerja yang keras seperti suhu tinggi dan tekanan tinggi, dan pertahankan kinerja yang baik.

Ketahanan guncangan yang sangat baik: Kombinasi bahan elastomer membuat gasket wire mesh rajutan memiliki ketahanan guncangan dan fungsi penyerapan guncangan yang kuat.



Q4: Pilih paking wire mesh rajutan yang tepat?

A4 Saat memilih paking wire mesh rajutan, Anda perlu mempertimbangkan faktor-faktor berikut:

Lingkungan aplikasi: seperti suhu, tekanan, sifat korosif, getaran, dll.

Persyaratan pelindung elektromagnetik: Jika Anda perlu mencegah interferensi elektromagnetik, pilihlah paking wire mesh dengan kinerja pelindung elektromagnetik yang baik.

Persyaratan penyegelan: Pilih bahan yang tepat sesuai dengan jenis media yang akan disegel (gas, cairan, dll.).

Daya tahan dan masa pakai: Pilih bahan yang sangat tahan lama dan cocok untuk penggunaan jangka panjang.



Q5: Apa bahan umum untuk gasket wire mesh?

A5: Bahan meliputi:

Baja tahan karat: Memiliki ketahanan korosi yang sangat baik dan ketahanan suhu tinggi, dan sering digunakan dalam aplikasi yang membutuhkan daya tahan tinggi.

Tembaga berilium: memiliki konduktivitas listrik yang baik dan cocok untuk aplikasi pelindung elektromagnetik.

Paduan nikel: memiliki ketahanan suhu tinggi dan ketahanan korosi, cocok untuk lingkungan kerja yang ekstrim.

Tembaga: memiliki daya hantar listrik yang baik dan cocok untuk pelindung dan pelindung pada peralatan listrik.



Q6: Dapatkah gasket anyaman kawat disesuaikan sesuai dengan kebutuhan pelanggan?

A6: Ya, gasket wire mesh rajutan dapat disesuaikan sesuai dengan kebutuhan spesifik pelanggan. Hal ini termasuk menyesuaikan bukaan wire mesh, bahan kawat, jenis elastomer, ukuran dan bentuk paking, dll. Sesuai dengan kebutuhan aplikasi yang berbeda, kami dapat menyediakan solusi yang disesuaikan dengan kebutuhan pelanggan.



Q7: Bagaimana cara merawat dan merawat gasket wire mesh rajutan?

A7: Inspeksi rutin: Periksa integritas paking secara teratur untuk memastikan tidak ada kerusakan, keausan, atau penuaan.

Pembersihan: Hindari penggunaan pelarut kimia yang terlalu kuat saat membersihkan untuk menghindari kerusakan bahan. Disarankan untuk menyeka dengan deterjen netral dan kain lembut.

Penggantian: Jika paking berada di lingkungan ekstrem dalam waktu lama, gantilah secara berkala untuk memastikan kinerja peralatan.
